Testowany Radeon dociera do testów wraz z kompletem instrukcji obsługi oraz gwarancją i płytą ze sterownikami. Z dodatkowych akcesoriów do użytkownika trafia przejściówka DVI->VGA oraz mostek CrossFireX, pozwalający na podłączenie karty w duecie z drugim Radeonem HD7770.

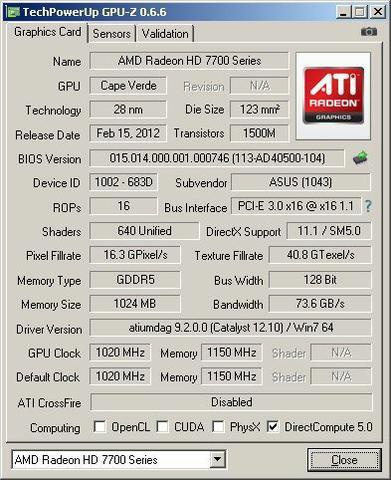

Rdzeń procesora graficznego taktowany jest zegarem 1020MHz, co jest wyższym taktowaniem od Sapphire Flex o 20MHz, a niższym o 80MHz od testowanej wcześniej konstrukcji Gigabyte. Pamięci taktowane efektywnie 4600MHz są niżej taktowane jak u Gigabyte, a o 100MHz wyżej jak u Sapphire.
Pod względem parametrów technicznych karta Asusa plasuje się pośrodku konstrukcji konkurencyjnych dotychczas przez nas testowanych.

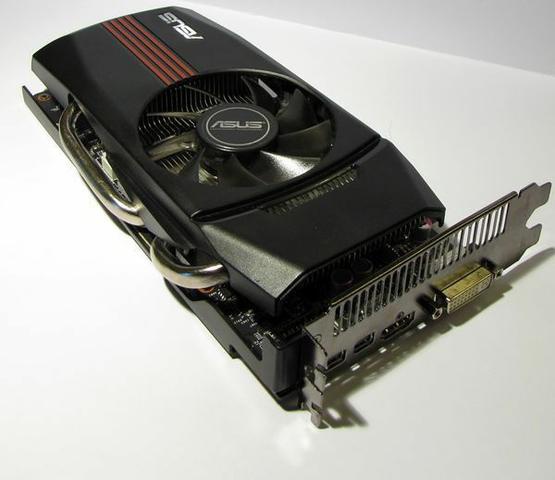

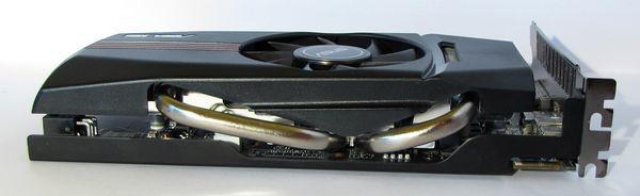

Ważnym elementem konstrukcji karty Asus HD7770 DirectCu jest układ chłodzący GPU. Chłodzenie zostało oparte o dość dużych rozmiarów aluminiowy radiator wspomagany dwoma rurkami cieplnymi, o dość sporej średnicy (większej jak u konkurencji). Co ważne rurki posiadają bezpośredni kontakt z rdzeniem procesora, co ułatwia dodatkowo odprowadzanie ciepła do radiatora. Wymianę ciepła z otoczeniem ułatwia jeden centralnie umieszczony wentylator. Całość chłodzenia przykryta została stylową czarną obudową wykonaną w całości z plastiku. Chłodzenie zamontowane jest tylko na rdzeniu GPU, nie chłodzi dodatkowo ani sekcji zasilania, ani kości pamięci.

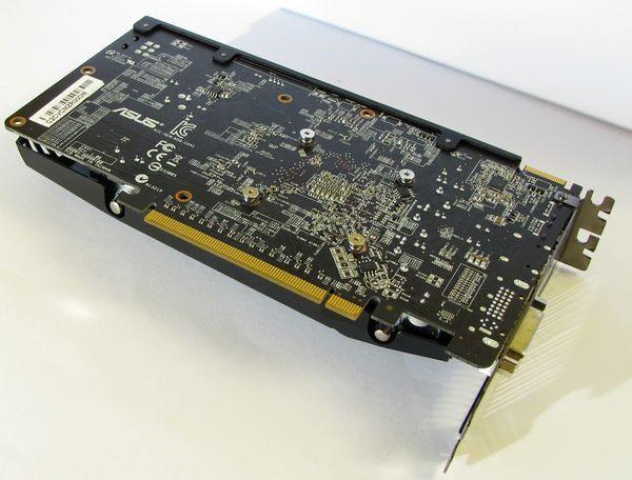

Karta graficzna Asusa komunikuje się z komputerem interfejsem PCI-E x16 w standardzie 3.0. Zainstalowana pamięć to kości Hynixa o pojemności 1GB GDDR5 komunikujące się szyną 128bit. Karta została wykonana w 28nm procesie technologicznym.

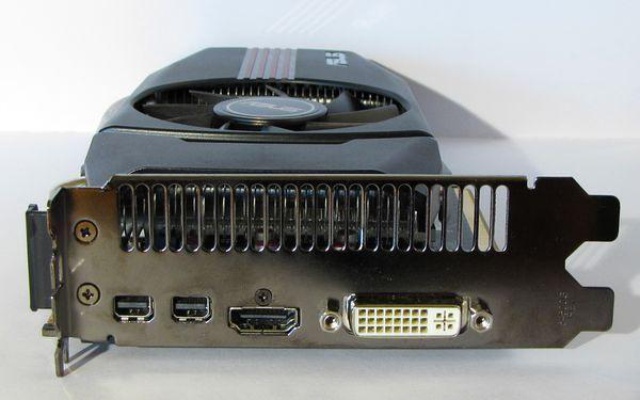

Złącza jakimi dysponuje karta to:
- 1x DVI
- 1x HDMI (pełnowymiarowe)
- 2x miniDP (w zestawie brak przejściówki do pełnowymiarowego DisplayPort)
Asus HD7770 nie jest kartą wymagającą, jeśli chodzi o moc zasilacza. Dobra 450W konstrukcja wystarczy w zupełności do napędzenia karty – konieczna jest tu jedna 6PIN końcówka PCI-E.
Zestaw testowy i metodyka
Platforma testowa - Procesor
AMD Athlon II x4 640 3.2GHz @3,6GHz
- Chłodzenie procesora
SilentiumPC Fera PRO 1224
- Płyta główna
Asrock 970 Extreme 3
- Pamięci
Patriot (edycja AMD)
- Karta graficzna
Asus HD7770 DC2
- Dysk Twardy
WD Caviar Blue 500GB
- Zasilacz
Fractal Design Tesla 550W
- Obudowa
Fractal Design Define R4
- Monitor
Benq XL2420T
Metodyka
Karta graficzna była testowana zarówno testami syntetycznymi, jak i w grach.
3DMark Vantage – pod uwagę brany jest wynik cząstkowy GPU Score, który najwierniej oddaje wydajność samej karty graficznej. Ustawienia programu zostały nie zmienione (Perfrmance), a użyta została wersja triall programu.

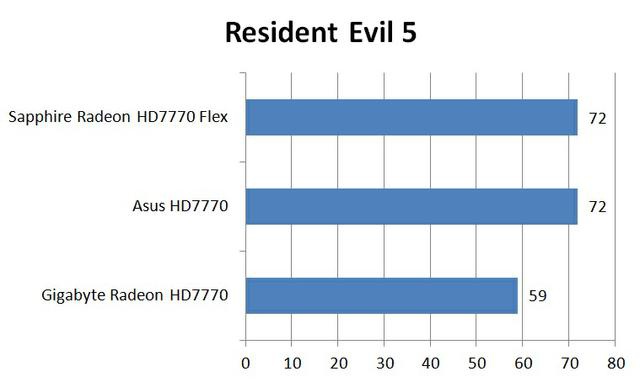

Mafia II, Resident Evil 5 - testy przeprowadzono z użyciem wbudowanego testu w obydwóch grach. Ustawienia maksymalnej szczegółowości oraz rozdzielczość FullHD. W przypadku gry Mafia II została wyłączona fizyka, AA został ustawiony na maksymalne wartości.

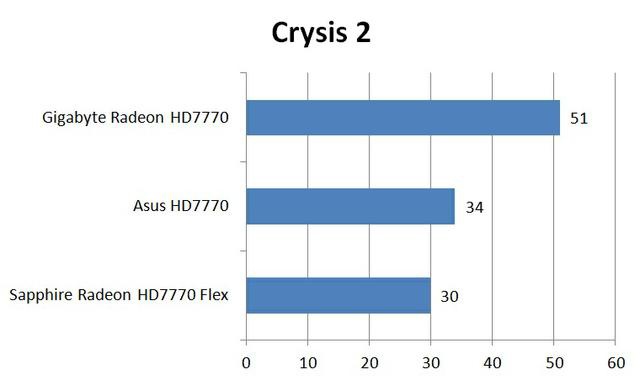

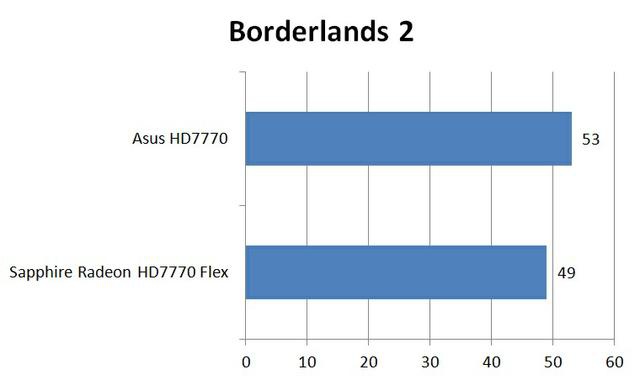

Pozostałe gry - to testy z rozgrywki w kampaniach jednoosobowych. Do testów użyto programu Fraps. Prezentowany wynik jest wartością średnią arytmetyczną z uzyskanych wartości. Rozdzielczość FullHD (1920x1080pikseli) oraz maksymalna dostępna szczegółowość grafiki.
Pomiarów temperatury dokonano podczas testów programem 3DMark Vantage – temperatura maksymalna to wartość najwyższa w całym tekście, temperatura minimalna to temperatura zanotowana w 15minut po zakończeniu testu 3DMark.
Wyniki testów
Podsumowanie
Karta Asusa mimo nie najmocniejszych parametrów na tle konkurencji, okazała się produktem najwydajniejszym. Karta sprawdziła się dobrze również w grach. Na chwilę obecną jesteśmy w stanie komfortowo pograć niemal w każdą grę. Karta jest też chłodną konstrukcją. Bardzo dobre temperatury są zarówno w spoczynku, jak i w stresie. W dużym stopniu jest to z pewnością zasługa rurek cieplnych z bezpośrednim stykiem do powierzchni rdzenia procesora karty graficznej, ale także ich większego przekroju jak u konkurencji. Na minus konstrukcji Asusa należy zaliczyć głośność pracy karty. W moim odczuciu karta była nieco głośniejsza zarówno od konstrukcji Gigabyte, jak i od Sapphire w wersji Flex – nie jest jednak na tyle głośna, żeby mogło to użytkownikowi przeszkadzać.
Asus HD7770 DirectCu jest kartą graficzną wartą uwagi. Jest chłodna i wydajna, na pewien kompromis musimy jednak iść, co do głośności pracy karty.
