Konstrukcja MSI GTX 760 Twin Frozr Gaming OC Edition to karta wykonana w 28nm procesie technologicznym. Wersja MSI posiada podniesione taktowanie procesora względem konstrukcji referencyjnej Nvidii. Producent ustalił taktowanie GPU na 1020MHz w trybie standardowym oraz 1085MHz w trybie Boost. Taktowanie efektywne pamięci nie uległo zmianie i wynosi 6008MHz. Karta posiada zainstalowane 2GB pamięci typu GDDR5 z szyną 256bit.
Poza niewielkim OC karty MSI jej cechą charakterystyczną jest niereferencyjny układ chłodzenia Twin Frozr. Konstrukcja ta oparta jest o duży, ale niezbyt wysoki aluminiowy radiator, cztery 6mm rurki cieplne dodatkowo niklowane oraz dwa niskoprofilowe wentylatory. Te dodatkowo posiadają dwie różne, pod względem morfologii powierzchni, łopatki wentylatorów. Taki zabieg ma pozytywnie wpływać na ilość tłoczonego powietrza oraz na głośność pracy układu.
MSI GTX 760 Twin Frozr OC zajmuje na naszej płycie głównej dwa sloty, a karta wraz z układem chłodzenia posiada długość 26,5cm.
Wyposażenie w porty jest standardowe, a użytkownik znajdzie tu dwa porty DVI, jeden pełnowymiarowy port HDMI oraz jeden DisplayPort. Dodatkowo karta posiada dwa mostki pozwalające łączyć te karty w konfiguracje SLI.
Karta wymaga dobrego 550W zasilacza z jedną wtyczką PCI-E 8PIN oraz jedną 6PIN. Złącza umieszczone są poprzecznie względem PCI karty, jednak w przypadku tego chłodzenia jest to dość niefortunne. Zaczepy wtyczek skierowane są oczywiście w dół karty, a bardzo blisko przebiega jedna z rurek cieplnych. O ile podłączenie karty nie jest problemem, o tyle jej odpięcie od zasilania dla osoby o grubszych palcach to nie lada wyzwanie!
Zestaw testowy i metodyka
- Zestaw testowy:
Procesor
Intel Core i7 4770K @4.2GHz
Chłodzenie procesora
Akasa Venom Medusa
Pamięci
Patriot DDR3 4GB (2x2GB) 1333MHz @1600MHz CL9
Płyta główna
MSI Z87-GD65 Gaming
Karta graficzna
MSI GTX 760 Twin Frozr OC (testowana)
Dysk twardy
Hitahi 250GB HTS542525K9SA00
Zasilacz
SilentiumPC Deus G1 600W
Obudowa
Bitfenix Colossus
System Operacyjny
Windows 7 Ultimate 64bit
Sterowniki
Nvidia 320.4
- Metodyka
Jako programy diagnostyczne podczas testów wykorzystaliśmy: GPU-Z, MSI Afterburner. Do obciążenia karty graficznej wykorzystaliśmy program FurMark. Do przetestowania wydajności karty wykorzystaliśmy testy syntetyczne: 3DMark (pod uwagę biorąc wynik cząstkowy GPU z testu Fire Strike), 3DMark 11 (w trybie performance – pod uwagę braliśmy wynik cząstkowy GPU), 3DMark Vantage (w trybie performance – pod uwagę braliśmy wynik cząstkowy GPU). Testy z gier objęły takie pozycje jak: Battlefield 3, Medal Of Honor Warfighter, SimCity oraz FarCry 3, a także F1 2012. Do pomiaru ilości generowanych przez zestaw klatek/sekundę wykorzystaliśmy program FRAPS.
Battlefield 3 – jakość tekstur niska, jakość cieni niska, jakość efektów niska, jakość siatki niska, jakość terenu niska, dekoracja terenu niska, opóźnienie antyaliasing wyłączony, antyaliasing post wyłączony, rozmycia wyłączone, filtrowanie anizotropowe 2x, oświetlenie rozproszone wyłączone, rozdzielczość FullHD 1920x1080pikseli, odświeżanie 120Hz. Pomiar przeprowadziliśmy podczas rozgrywki jednoosobowej misja – „Operacja Gilotyna”.
Medal Of Honor Warfighter – jakość tekstur wysoka, jakość cieni wysoka, jakość efektów wysoka, jakość siatki wysoka, jakość terenu wysoka, dekoracja terenu wysoka, opóźnienie antyaliasing wyłączone, antyalising post wysoka, rozmycie wyłączone, filtrowanie anizotropowe x16, oświetlenie rozproszone HBAO, odbicia wyłączone, rozdzielczość 1920x1080pikseli (FullHD) odświeżanie 120Hz. Pomiar przeprowadziliśmy podczas rozgrywki jednoosobowej misja – „Przypływ zmian”.
SimCity – oświetlenie średnie, tekstury średnie, cienie średnie, geometria średnie, szczegóły animacji średnie, Tilt-Shift standardowo, AA wyłączony, rozdzielczość FullHD 1920x1080pikseli, odświeżenie 120Hz.
FarCry 3 – tekstury wysokie, naturalne oświetlenie średnie, cienie bardzo wysokie, post FX bardzo wysokie, geometria bardzo wysokie, roślinność bardzo wysokie, teren wysokie, woda wysokie, otoczenie wysokie, rozdzielczość 1920x1080 pikseli. Pomiar przeprowadziliśmy podczas rozgrywki jednoosobowej misja – „Palenie zioła”.
F1 2012 – Rozdzielczość FullHD 1920x1080, Multisampling 8x MSA, ustawienia szczegółowości wysokie, ślady opon włączone. Pomiar przeprowadziliśmy podczas rozgrywki jednoosobowej, a test obejmował przejechanie 5 pełnych okrążeń podczas wyścigu.
Pomiar poboru prądu odbywał się pod obciążeniem całej platformy, a do odczytu zużywanej energii wykorzystaliśmy watomierz LEDSystems 6907C. Testy głośności wykonaliśmy sonometrem Voltcraft SL-100 umieszczonym w odległości 30cm od karty graficznej.
Wyniki testów
Testy syntetyczne
Gry

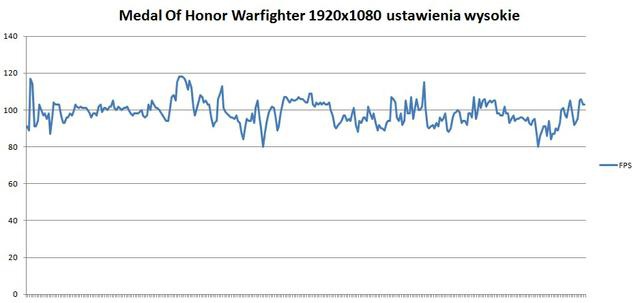

- Wyniki szczegółowe
- Wartości średnie
- Parametry pracy karty (rozgrywka wieloosobowa MOHW ustawienia wysokie 1920x1080)
Scrin w pełnych rozmiarach poniżej tekstu
Temperatury
Głośność pracy
Pobór prądu
Omównienie wyników testów
Testy syntetyczne pozycjonują konstrukcję MSI pomiędzy konstrukcją referencyjną GTX 760 Nvidii, a mocniej podkręconą konstrukcją Palita (wcześniej testowaną). I takie umiejscowienie idealnie odbija parametry techniczne karty względem konkurencji.
W przypadku gier, karta pozwala na komfortową rozgrywkę nawet w wymagające tytuły w rozdzielczości FullHD oraz najwyższej dostępnej szczegółowości detali. Choć wartości FPS w każdej grze wahają się i to dość znacznie, w żadnej nie spadają poniżej progu płynności rozgrywki. Z uwagi na inną platformę testową wyników z gier nie powinno się porównywać do wcześniej testowanych kart – ponieważ tutaj (w przeciwieństwie do syntetyków oraz testów głośności pracy i temperatur) w renderowaniu obrazu udział bierze cała platforma, a nie sama karta graficzna.
Temperatury oraz głośność pracy konstrukcji MSI Twin Frozr były dla nas bardzo miłym zaskoczeniem. Karta prezentuje bardzo wysoką kulturę pracy (jest sporo cichsza nawet od sporo mniej wydajnych konstrukcji) oraz temperatury pracy na bardzo niskim poziomie (względem GTX 760 referencyjnego). Różnica niecałych 4dBA pomiędzy kartą obciążaną, a kartą w spoczynku to wynik bardzo dobry.
Warto zwrócić uwagę na jeszcze jeden fakt – temperatura karty podczas realnej rozgrywki jest jeszcze niższa, niż ta uzyskana podczas testów obciążeniowych. Jest to rzecz naturalna - ponieważ praktycznie żadna gra nie jest w stanie ciągle obciążać karty na 100% jej możliwości.
Pobór prądu całej platformy (przy podkręconym procesorze) nie napawa optymizmem. Kupując GTX760 (nie tylko MSI) należy się zaopatrzyć w minimum 550W zasilacz o wysokiej sprawności.
Podsumowanie i wnioski
MSI GTX 760 Twin Frozr w wersji OC zaskoczyła nas bardzo pozytywnie przede wszystkim kulturą pracy oraz niskimi temperaturami. Karta prezentuje wydajność wyższą od konstrukcji referencyjnych, ale nieco niższą od innych mocniej podkręconych GTX 760 konkurencji. Naszym zdaniem GTX 760 MSI jest konstrukcją wartą wydania każdej złotówki (choć jest nieco droższa od konstrukcji innych producentów), dlatego poza najwyższą możliwą oceną karta otrzymuje również naszą rekomendację!
