Zalman ZM600-LX to konstrukcja 600W. Zasilacz dociera do nas w dość skromnym opakowaniu – ale to o niczym nie świadczy – nie uprzedzajmy się. W jego wnętrzu znajdziemy przewód zasilający oraz komplet śrubek montażowych + komplet papirologii.
Dystrybucja napięć
Według producenta mocną stroną konstrukcji ZM600-LX jest pojedyncza linia +12V. W rzeczywistości linia ta posiada 45A, co daje dopuszczalne obciążenie 540W. Jest to o tyle ważne, że właśnie z linii tej zasilane są najbardziej prądożerne podzespoły, takie jak procesor czy karta graficzna. Pojedyncza linia ma zarówno swoich zwolenników jak i przeciwników, swego czasu wśród producentów panowało przekonanie, że im większa ilość linii +12V tym lepiej. Obecnie odchodzi się od tego sposobu dystrybucji na rzecz jednej mocnej linii i prezentowany dzisiaj Zalman jest tego najlepszym przykładem.
W konstrukcji ZM600-LX zastosowaną jedną linię +3,3V 24A oraz jedną linię +5V 16A. Cała specyfikacja napięciowa prezentuje się następująco:
W sumie zasilacz konstrukcji Zalmana oferuje 600W mocy ciągłej.
Wykonanie i wnętrze
Obudowa zasilacza jest czarna, a warstwa lakieru dobrej jakości. Na całym zasilaczu są w zasadzie dwie naklejki jedna duża ze specyfikacją napięciową po przeciwnej stronie wentylatora oraz druga na jego prawym boku. Ta druga widoczna jest jedynie kiedy zasilacz jest zamontowany wentylatorem w dół komputera.
Za chłodzenie PSU odpowiada 12cm konstrukcja Zalmana z łożyskiem hydraulicznym, podłączana do płyty PCB zasilacza 2PIN wtykiem.
Wnętrze zasilacza utrzymane jest w ładzie – nigdzie nie zobaczymy nadmiaru kleju. Na czarnym PCB znajdziemy dwa średniej wielkości lakierowane na czarno radiatory oraz komplet kondensatorów. Producent zastosował dobrej jakości kondensatory elektrolityczne, głównie firm CapXon oraz KME przystosowane do pracy w temperaturze do 105 stopni Celsjusza. Producent zadbał również o usunięcie nadmiaru cyny z miejsc lutowanych, co dobrze świadczy o staranności wykonania zasilacza.
Zabezpieczenia
Pierwszy etap filtracji rozpoczyna się już na wejściu. Producent zastosował tutaj dość popularne rozwiązanie, w skład którego wchodzą dwa kondensatory typu Y oraz jeden X. Zasilacz posiada dodatkowo zabezpieczenia:
- SCP przeciwzwarciowe
- OPP przed przeciążeniem całej jednostki
- UVP przed zbyt niskim napięciem na liniach wyjściowych
- OCP przed przeciążeniem stabilizatora
- OTP przed przegrzaniem zasilacza
Platforma testowa
Do testów zasilacza przystąpiliśmy na następującej platformie:
- Procesor
AMD FX-6300 @4.6GHz
- Chłodzenie procesora
Akasa Venom Medusa
- Płyta główna
AsRock 970 Extreme 3
- Pamięci
GoodRam DDR3 1333MHz @1600MHz 8GB
- Karta graficzna
Palit GTX770 JetStream
- Dysk HDD
WD CaviarBlue 500GB + Seagate Barracuda 7200.11 1,5TB
- Zasilacz
Zalman ZM600-LX 600W
- Obudowa
CM Storm Trooper
- Monitor
Benq XL2420T
- System operacyjny
MS Windows 7 Ultimate 64bit
Metodyka testowa
W pierwszym etapie testów oceniliśmy okablowanie, a tu bardzo przydatna była testowa obudowa typu BigTower, jaką jest CM Storm Trooper. Pod uwagę braliśmy długość przewodów, jakość oplotu oraz ilość wtyczek.
Kolejnym etapem były właściwie testy napięciowe. Do obciążenia zestawu testowego użyliśmy programu Prime95 oraz FurMark. Pobór prądu przez platformę sprawdzaliśmy watomierzem LEDSystems 6907C. Do pomiaru napięć posłużył nam multimetr V&A; MAS830L. Napięcia sprawdzaliśmy na linii +12V na wtyczce MOLEX oraz PCI-E 6PIN od karty graficznej, na linii +5V na wtyczce MOLEX oraz na linii +3,3V na wtyczce 24+4PIN podpiętej do płyty głównej. Ocenie podlegały nie tylko wartości na poszczególnych liniach, ale także ich skoki podczas obciążania i pomiędzy komputerem nieobciążanym a obciążanym. Dodatkowo sonometrem Voltcraft SL-100 sprawdziliśmy głośność pracy zasilacza w spoczynku oraz podczas obciążania. Sonometr podczas pomiarów umieszczony był w odległości 30cm od zasilacza. Podczas pomiarów wyłączone zostały wszystkie dodatkowe wentylatory, zarówno te w obudowie jak i na karcie graficznej oraz chłodzeniu CPU.
Wyniki testów
Jak widzimy zasilacz jest praktycznie nie słyszalny. Zagłuszą go nawet ciche karty graficzne, czy coolery CPU. Warto dodać, że może to być objaw wysokiej sprawności zasilacza.
Napięcia nawet pod obciążeniem (pobór prądu przez platformę wynosił ponad 570W, jednak PSU miał tu jeszcze zapas nawet do wartości deklarowanej przez producenta) mieściły się w normie ATX, jednak różnica pomiędzy napięciem w spoczynku, a podczas obciążania była moim zdaniem spora. Napięcie spadło na liniach +12V oraz +3,3V, natomiast nieznacznie wzrosło na linii +5V.
Przewody są umieszczone w estetycznych dobrze wykonanych oplotach, jednak te są dość rzadkie i nie dochodzą do końca przewodów, a odcinki pomiędzy wtyczkami pozbawione są oplotów całkowicie.

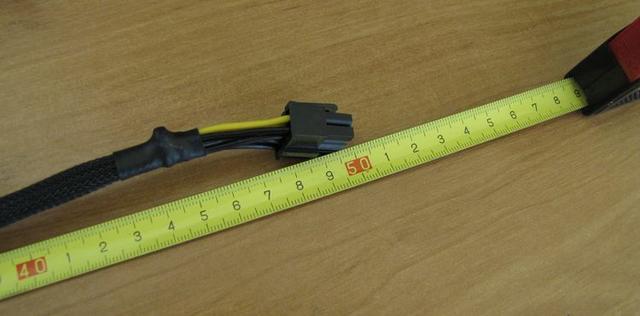

Przewód 20+4PIN posiada długość 50cm, dokładnie tak samo przewód 8PIN EPS (4+4PIN). Producent podaje tutaj długość 60cm, jednak nie byłem wstanie nawet o 1mm wydłużyć przewód powyżej 50cm. Długość 50cm ma również przewód PCI-E 6PIN. Przewody z wtyczkami MOLEX oraz SATA posiadają długość 80cm. W sumie mamy dwa przewody po trzy wtyczki SATA oraz dwa z wtyczkami MOLEX: trzy sztuki na jednym przewodzie oraz dwa na drugim + złącze 4PIN FLOPPY.
Wybierz swój wymarzony komputer >>>
Podsumowanie i wnioski
Zasilacz podczas całych testów był stabilny. Bez problemu pozwolił na OC na poziomie nawet 4,6GHz dla naszego testowego procesora po podbiciu napięć na ponad 1,5V. Tym bardziej zdziwiły mnie dość spore różnice w napięciach podczas obciążania zestawu a w spoczynku. Pamiętajmy jednak, że te nadal mieściły się w normie ATX. Pozytywnie zaskoczyła mnie również głośność pracy zasilacza, co jak już wspomniałem może wskazywać na wysoką sprawność konstrukcji Zalmana.
Niestety, ale przy mocy 600W mamy tutaj tylko jeden przewód ze złączami PCI-E 6+2PIN. Na minus zaliczam również długość przewodów zwłaszcza 8PIN EPS. W testowej obudowie, żeby w ogóle można było podłączyć ZM600-LX zasilacz umieszczony był wentylatorem do góry, a przewód poprowadzony wewnątrz obudowy.
Moim zdaniem jest to konstrukcja odpowiednia dla zestawów średniej klasy, zwolennicy najmocniejszych zestawów i większych obudów muszą poszukać jednak czegoś mocniejszego i z dłuższymi wiązkami.
